XST-262数显温控仪

　　北京昊海云天XST-262数显温控仪详细资料如下：

　　XST-262数显温控仪是由双积分式A/D转换器和高精度运算放大器以及31/2位LED数码管温度显示器等组成。其特点有：读数准确、显示清晰、测量精度高。是各种类型电加热自动控温系统的温度自动调节器。该数显温控仪集温度调节信号，上、下限报警信号、远程温度变送信号于一体，仪表机芯与壳体采用插接或设计，方便用户使用与维护。

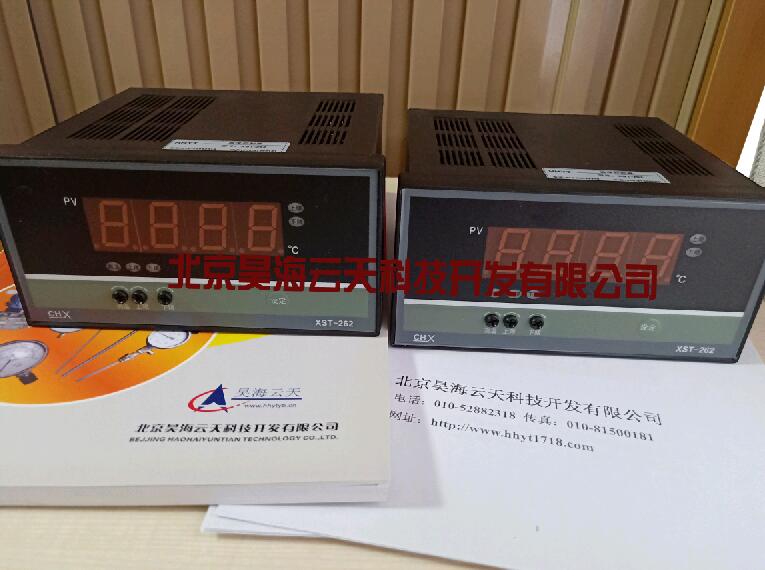

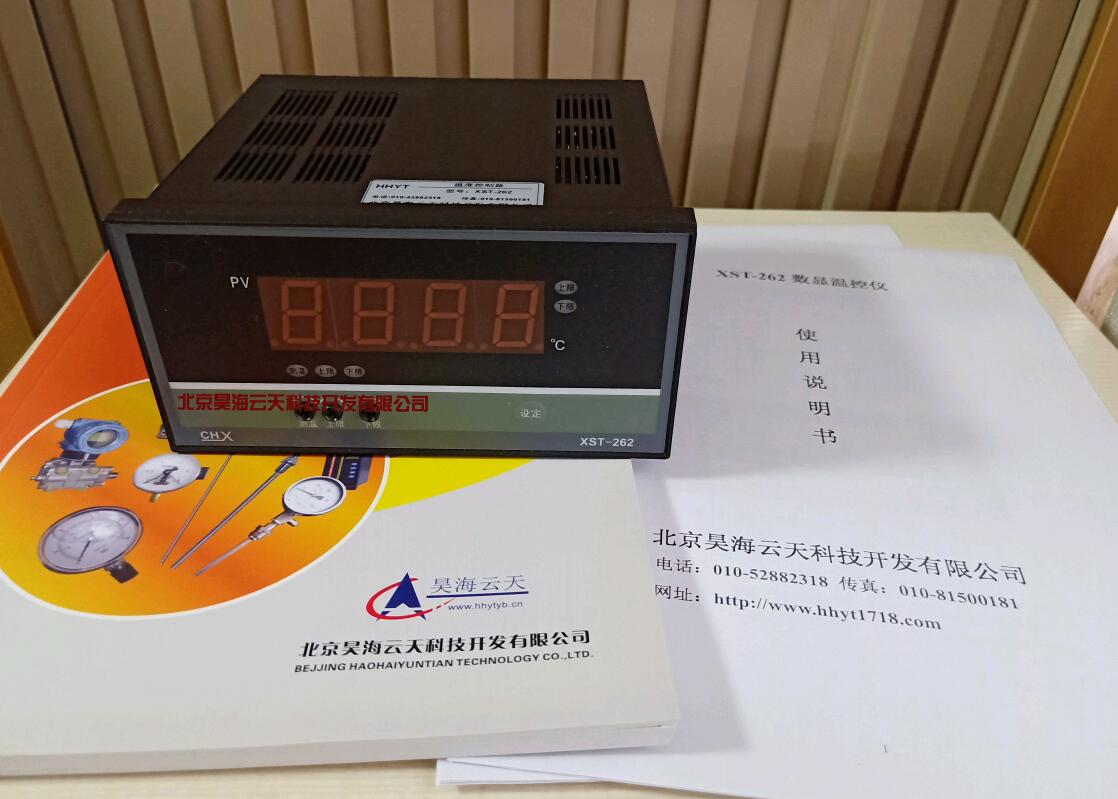

　　XST-262面板展示及安装接线说明

　　1、“PV”——窗口显示温度测量值。

　　2、“设定”——测量、上限、下限、设定按键。

　　3、“上限、下限”(右上角)——上、下限超温指示。

　　4、“测温”旋钮——设定控制温度，对应上方指示灯红色为设定，绿色为测量。

　　5、“上限”旋钮——设定上限控制温度，对应上方指示灯红色为设定。

　　6、“下限”旋钮——设定下限控制温度，对应上方指示灯红色为设定。

　　7、外形尺寸(长X宽X深)：160X80X130.

　　8、安装面板开孔尺寸：152X76.

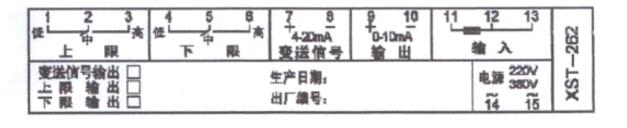

　　9、接线端子如图所示：

　　10、其他说明：

　　a.输出0—10mA温度调节信号。

　　b.变送信号—4-20mA(对应温度测量范围：0—400℃)

　　c.上、下限—继电器触点输出，应用于超、欠温报警。

　　该仪表出厂时不包括“说明”的所有功能，根据用户订货要求制作。

　　XST-262主要技术参数和使用方法

　　1、输入信号：Pt100 铂热电阻。

　　2、测量范围：0-400℃(测量范围可以根据用户的要求制作)

　　3、显示精度：0.5级

　　4、输出信号：0-10mA(直流)

　　XST-262使用方法:

　　1、检查各接线端子接线无误后接通电源，PV窗口显示测量温度。

　　2、用一手指轻按“设定”按键，时间约一秒钟后离开，此时“温度”指示灯亮(红色)，调整对应下方的旋钮，同时观察PV窗口温度值，调整到你所需要的温度值。上、下限设定方法类同。

　　3、第一次按“设定”键，设定控制温度(一般为100℃)，第二次按“设定”键，设定上限控制温度(一般为140℃)。第三次按“设定”键设定下限控制温度(一般<-40℃)。第四次按“设定”键仪表回到测量状态，此时仪表进入实际测量工作状态(测量绿色指示灯亮)。

　　4、该仪表具有多种输出接口，出厂时根据用户要求制作。
