ZK-3可控硅电压调制器

  • 品牌厂家:北京昊海云天
  • 安装形式:横式和竖式
  • 输入信号:0~10mA 和4~20mA DC
  • 脉冲幅值:4V(200Ω负载)
  • 脉冲宽度:>30μS
  • 工作电压:220V
  • 适用场所:电厂、石油、钢厂、化工等
  • 重 量:≤3kg
  • 上架时间:2004-05-18 11:22:20
  • 快速报价:15600660359

  北京昊海云天ZK-3可控硅电压调制器详细资料如下:

 ZK-3可控硅电压调制器分别有两种形式供用户选择,一种是横式一种是竖式,ZK-3可控硅电压调制器和电流(0~10mA 4~20mA)输出型仪表及可控硅元件配合,能作为单相或三相的电压功率调整,从而对电阻炉(或感应式加热炉)的炉温进行自动控制。

  ZK-3可控硅电压调制器横款和竖款样式图

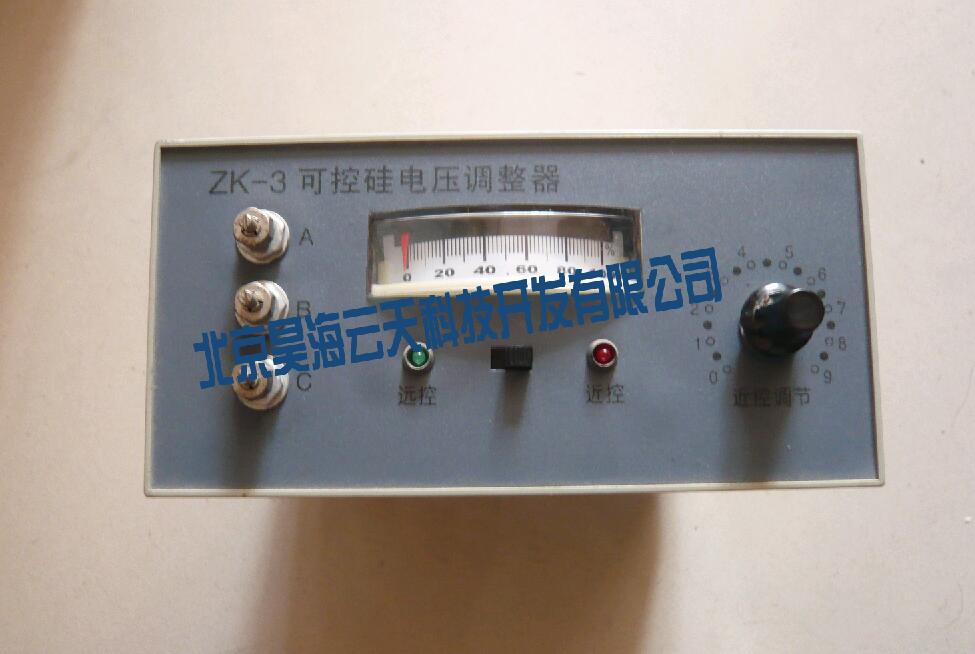

ZK-3横款

ZK-3横款样式

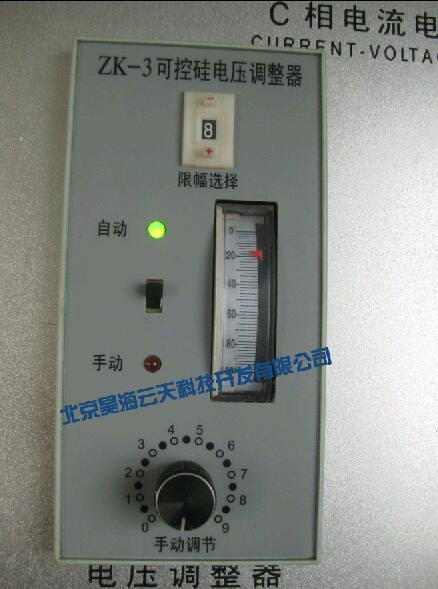

ZK-3竖款

ZK-3竖款样式

    ZK-3可控硅电压调制器技术参数

  输入信号 0~10mA DC(阻抗800Ω 或1 KΩ ),4~20mA DC(阻抗为250Ω)

  脉冲幅值 ZK-1、ZK-0 >3V(200Ω负载)

  ZK-3、ZK-3A、ZK-3B、ZK-03、ZK-03A、ZK-03B>4V(200Ω负载)

  (ZK-3A、ZK-3B、ZK-03A、ZK-03B、ZK-30C每半周有相隔60°的补脉冲)

  脉冲宽度 ZK-1、ZK-3 >30μS

  ZK-0、ZK-3A、ZK-3B、ZK-03A、ZK-03B >200μS

  最大导通角 >150°C

  过零触发周期 ZK-0、ZK-03 5±2S、ZK-03A、ZK-03B、ZK-30C,7~10±2S可调

  电压 AC 220±10%V

  工作条件 环境温度0~50℃

  相对湿度≤85%RH

  无震动和无腐蚀性气体的场合

  注:ZK-3、ZK-03为三相半控,其改进型为半控或全控。

  “C”为仪表安装形式—挂壁式。

  ZK-3A、ZK-3B、ZK-03A、ZK-03B为改进型仪表,且“A”为横式,“B”为直式。

  三相触发ZK-3A(B),ZK-03A(B)、ZK-30A(B)、ZK-30C可扩展功能;软启动、过电流保护、软启动和过电流保护、过零触发电感负载等。

  ZK-3可控硅电压调制器优点与工作方式

  ZK-3可控硅电压调制器优点:调节精度较高,抗干扰能力强。为适应技术发展和市场需要,方便用户该系列均有改进型产品。改进后的ZK-3可控硅电压调制器采用集成电路,使仪表的触发脉冲的幅值、宽度、导通角均有所增加,提高了仪表的可靠性,使应用面更加广泛。

  ZK-3可控硅电压调制器有2种工作方式:即“手动”与“自动”工作方式。

  当在“手动”工作方式时,XMTA型PID调节仪的输出电流对 ZK-3不起作用,这时调节 ZK-3的“移相调节度盘”,即可改变输出电压的大小。

  当在“自动”工作方式时,XMTA型PID调节仪输出4-20mA电流,控制 ZK-3的输出脉冲宽度,来控制可控硅输出电压的高低,达到自动控制电炉介质的温度,可控硅主回路用一对电器性能相同的可控硅反向并联使用,改变可控硅的导通角,控制输出电压的大小,起交流调压器的作用。

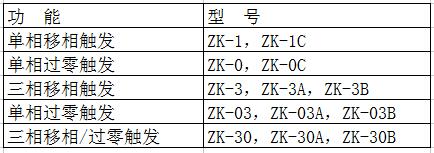

zk-3功能型号对照表



ZK-3型号功能对照表
