ZK-3B

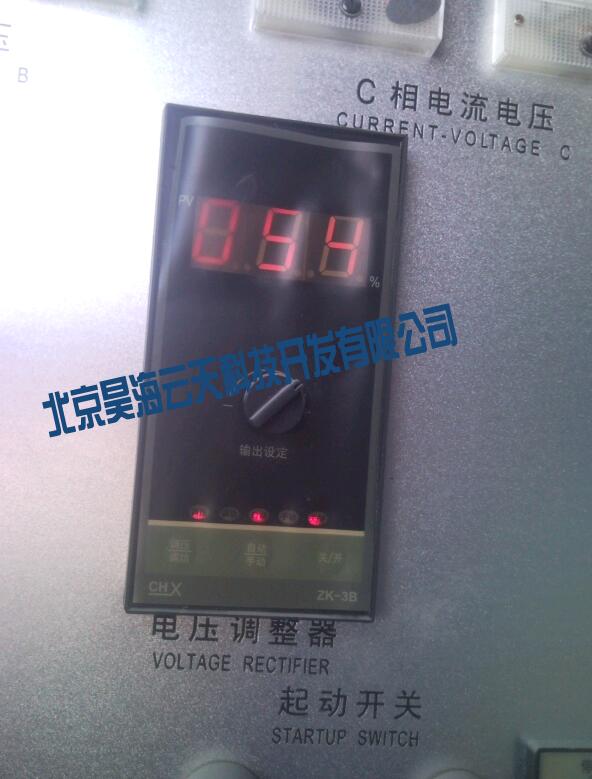

  • ZK-3B图片
  • ZK-3B图片
ZK-3B图片 ZK-3B图片

ZK-3B三相半控桥可控硅整流触发器

  • 品牌厂家:北京昊海云天
  • 输入信号:整流反馈电压0-200V
  • 输出信号:三相脉冲输出
  • 电压调节范围:0-150V(出厂设定)
  • 电源:380V±10%,50HZ(三相三线)
  • 消耗功率:约6W
  • 适用场所:电厂、石油、钢厂、化工等
  • 重 量:≤2kg
  • 上架时间:2004-05-18 11:22:20
  • 快速报价:15600660359

  北京昊海云天ZK-3B三相半控桥可控硅整流触发器详细资料如下:

  ZK-3B三相半控桥可控硅整流触发器采用集成电路器件工艺制造,控制电路采用电压负反馈连接,其输出电压稳定、抗干扰能力强,质量可靠。仪表面板设有“数字电压显示窗”、“输出设定”手动调节输出电压旋钮以及限幅等功能,以满足用户对控制系统的需要。

  二、ZK-3B三相半控桥可控硅整流触发器样式图片与技术参数



ZK-3B样式图

  1、输入信号:整流反馈电压0-200V。

  2、输出信号:三相脉冲输出,每相输出正脉冲。

  脉冲幅值≤4V(20负载);

  脉冲宽度≥0.2ms;

  电压调节范围:0-150V。(出厂设定)

  3、配用可控硅:KP管(单向)1000A以下。

  4、电源:~380V±10%,50HZ(三相三线)。

  5、工作环境:温度<50℃,相对湿度<85%.

  6、重量: ≤2kg。

  7、消耗功率:约6W。

  ZK-3B三相半控桥可控硅整流触发器面板按键说明

  1、“PV”--显示输出电压。

  2、“输出调节”--手动调节输出电压。

  3、“标准”--出厂时校对输出电压值。

  4、“限幅”--设定输出电压上限。

  5、“关/开”--启、停触发可控硅。

  ZK-3B三相半控桥可控硅整流触发器安装与接线

  1、外形尺寸:(长χ宽χ深)160х80χ130;

  安装面板开孔尺寸:152χ76

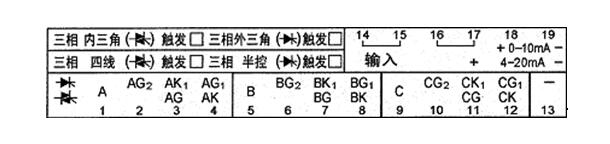

  2、仪表接线端子如图所示

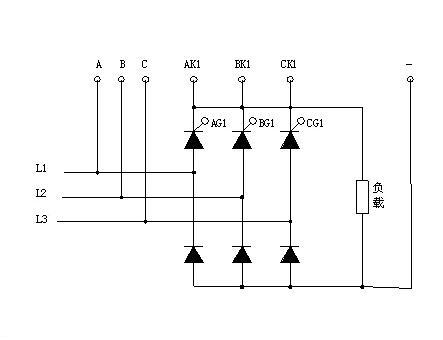

  3、仪表接线端子与电路连接(仅供参考)



  图中A、B、C、AG1、AK1、BG1、BK1、CG1、CK1、分别与仪表端子号对应连接。

  五、ZK-3B三相半控桥可控硅整流触发器仪表的使用方式

  1、查各接线端子接线无误、可接通电源,将“输出调节”旋纽逆时针旋到始点。

  2、按“关/开”键,“关/开”工作指示灯亮。

  3、调整“输出调节”旋纽,同时观察“PV”窗口,调整至你需要的输出电压(必须接入负载)。

  4、再按“关/开”键,仪表停止工作。

  5、仪表具有断电自动关机功能。
