ZK-3C

  • ZK-3C图片
  • ZK-3C图片
  • ZK-3C图片
  • ZK-3C图片
zk-3c图片 zk-3c图片 zk-3c图片 zk-3c图片

ZK-3C三项可控硅调压触发器

  • 品牌厂家:北京昊海云天
  • 输入信号:DC0~10mA
  • 输入阻抗:800Ω
  • 输出信号:三相脉冲输出,每相输出正脉冲
  • 功率调节范围:0-100%线性调节
  • 工作电压:可选(订购咨询客服)
  • 适用场所:电厂、石油、钢厂、化工等
  • 重 量:≤3kg
  • 上架时间:2004-05-18 11:22:20
  • 快速报价:15600660359

  北京昊海云天ZK-3C三相可控硅调压触发器详细资料如下:

  ZK-3C采用集成电路制造,其性能稳定,抗干扰能力强,显示准确,质量可靠,被广泛应用于电厂,石油化工,钢厂等领域。仪表面板设有“输出设定”功率调正纽、“自动/手动”切换按键以及“调压/调功”两种触发可控硅工作方式按键,内置6位数码功能开关,以满足用户对控制系统的需求,且体积小、重量轻,是各种类型三相电加热自动控温系中最好的调压触发器。



  ZK-3C面板布置说明与安装接线图

  1、“%”------符号窗口显示输出量分比;

  2、“输出调节”------设定输出功率;

  3、“调压/调功按键”------选择触发可控硅工作方式;

  4、“手动/自动”------选择手动调正或自动调正;

  5、“开/关”------启、停触发可控硅。

  6、外形尺寸:(长*宽*深)160*80*130

  安装面板开孔尺寸:152*76

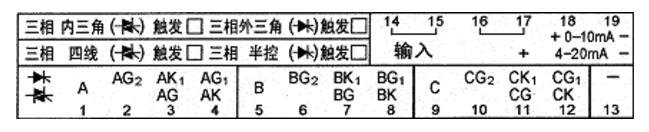

  7、接线端如图所示

  zk-3c接线段

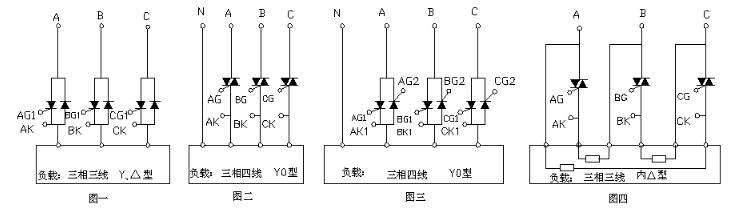

  8、与四种典型控制电路连接,使用接线图(仅供参考)

  zk-3c与四种典型控制电路连接

  说明:ZK-3C接线无相序要求;订货时,请说明控制电路形式。



  ZK-3C详细技术参数指标

  1、输入信号:DC0-10mA,输入阻抗800欧姆。(根据用户需要还可提供DC4-20mA,DC1-5V等。)

  2、输出信号:三相脉冲输出,每相输出正脉冲。

  脉冲幅值≥4V(20负载);

  脉冲宽度≥0.2ms:

  移相范围≥170;

  功率调节范围:0-100%线性调节.

  3、配用可控硅:KP管(单向)1000A以下.

  KS管(双向)500A以下.

  4、电源:-380V±10%,50HZ.

  5、工作环境:温度<50℃,相对湿度<85%.

  6、重量:≤3kg.

  7、消耗功率:约6W.

  ZK-3C仪表的使用方式

  1、ZK-3C接线相序要求,共有三组线,使用中请区别清楚,严格按图接线,

  要求将所有的线紧靠可控硅引出到仪表。

  2、查各接线端子接线无误,可接通电源,此时“%”窗口亮,调压指示灯亮

  (或调功指示灯亮)

  3、将“输出调节”拨盘左旋到始点。

  4、按“手动/自动”选择输出方式按键,按一次手动输出指示灯亮,按第二次自动输出指示灯亮。

  5、轻按“调压/调功”选择触发可控硅工作方式按键,可改变可控硅工作方式(出厂时ZK-3C设定在调 压触发状态或根椐用户要求设定工作状态)。

  6、调正“输出调节”拨盘,同时观察“%”显示窗口,调整至你需要的输出功率,仪表同时进入触发可 控硅工作状态。

  7、仪表设定在“调压”触发可控硅工作方式时,输出为调压方式(移相型)。

  8、轻按“关”键,仪表停止工作。

  9、仪表具有断电自动关机功能。

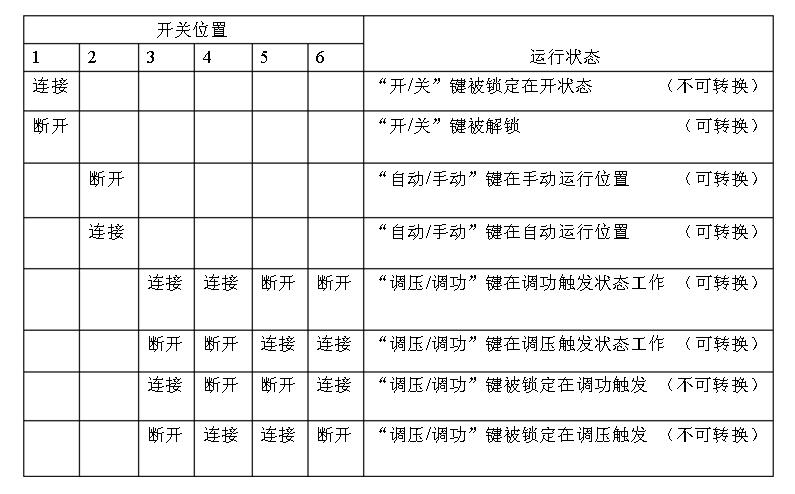

  10、仪表内置6位数码功能开关:

  zk-3c仪表内置6位数码功能开关

  仪表机芯与外壳采用插接方式设计,开关的位置在显示板背后,用户可根据现场运行要求,抽出仪表机芯,对照功能表进行设置。

  11、ZK-3C出厂设置:

  1-ON(开)、2-OFF(自动)、3-OFF(调压/调功)、4-OFF(调压/调功),5-ON(调压/调功) ,6-ON(调压/调功)。
